Hitra in zanesljiva detekcija lokacije izolacijskih napak

Natančna detekcija lokacije napake v AC, DC in AC/DC sistemih

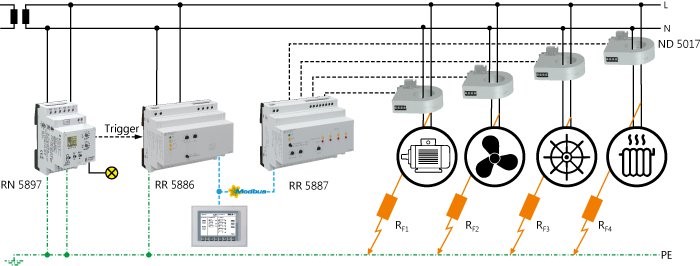

Sistem za detekcijo lokacije napake (IFLS - Insulation fault location system) omogoča hitro detekcijo lokacije napake v izoliranih napajalnih sistemih. Uporablja se skupaj z napravo za nadzor izolacije. V primeru napake sproži testni tok, ki ga sistem s pomočjo nameščenih tokovnikov analizira in določi lokacijo napake. Poškodovane komponente je tako mogoče zamenjati še pred napako ali takoj za tem, ko se pojavi.

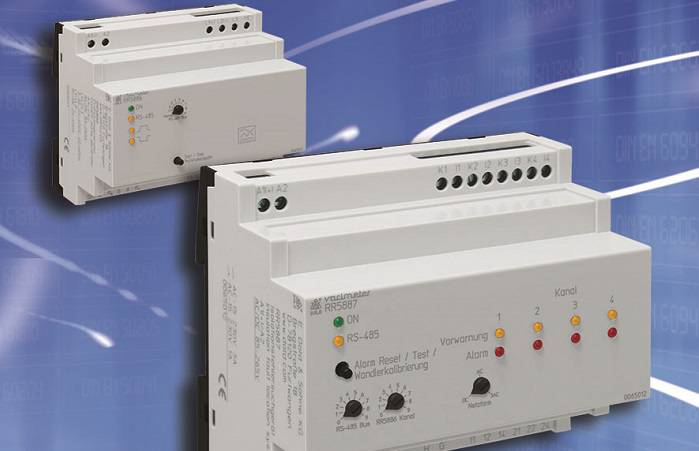

Na detektorju lokacije napake RR 5887 so med delovanjem prikazane vse potrebne informacije o okvarjenih tokokrogih. S pomočjo vmesnika Modbus RTU lahko iz priključenih naprav odčitate vrednosti okvarnih tokov. Takšen sistem omogoča popolno načrtovanje vzdrževanja in servisiranja.



Spoznajte primere uporabe detektorjev v praksi:

  • Primer 1: Zaradi različnih obremenitev se na ladjah velikokrat pojavijo napake na izolaciji električnih inštalacij. Takšne napake na ladjah ni enostavno najti. Ponavadi se lokacija napake določi tako, da sistematično izklapljamo porabnike. Takšen način detekcije lokacij napak zahteva veliko časa, vedno napake tudi ni mogoče odkriti. Poleg tega se veliko porabnikov ne sme izklapljati med plovbo, saj bi to lahko ogrožalo varnost. To vodi v potrebe po dodatnih vzdrževalnih delih in tudi do zamud pri izplutju ladje.

  • Primer 2: V primeru velikih koncertov in prireditev moramo napajati veliko število porabnikov na odru in v zakulisju, med njimi tudi razne varnostne in zdravstvene storitve. Zagotovitev napajanja je zaradi obsežnosti v takšnih primerih zelo zapleteno, odkrivanje napak na velikem številu tokokrogov pa dolgotrajno.

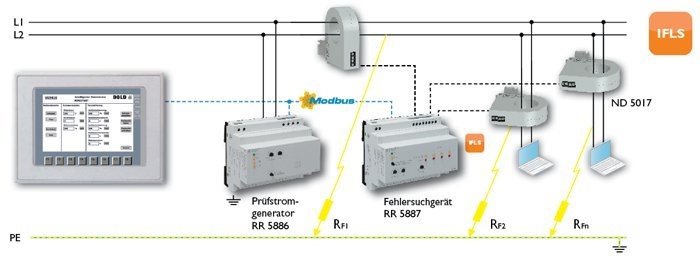

Detekcija lokacije napake izolacije s kontrolnikom izolacije in Modbus RTU vmesnikom:

Področja uporabe

  • Ladje
  • Podatkovni centri
  • Elektroliza vodika
  • Napajalni sistemi (mobilna napajanja pri naravnih nesrečah, koncerti, zabaviščni parki, razna druga mobilna napajanja)

Uporabljeni izdelki

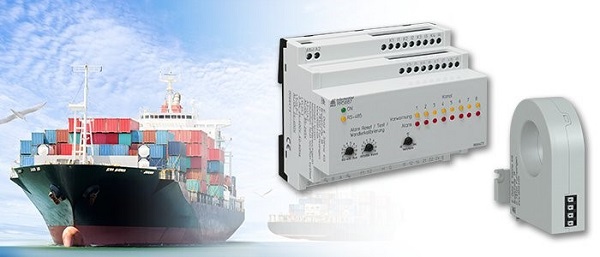

  • Generator testnega toka RR 5886 in naprava za detekcijo lokacije napake RR 5887
  • ND5017 (tokovni transformator diferenčnega toka)
  • Kontrolnik izolacije RN 5897
  • Modbus RTU vmesnik
