Sistem podzemnega zračnega ventila D-090-P

Sistem podzemnega zračnega ventila D-090-P

29. 06. 2022

Primeren za vgradnjo v zahtevnih okoljih z visoko stopnjo zmrzali, pod pomembnimi križišči, cestami, pločniki in stavbami

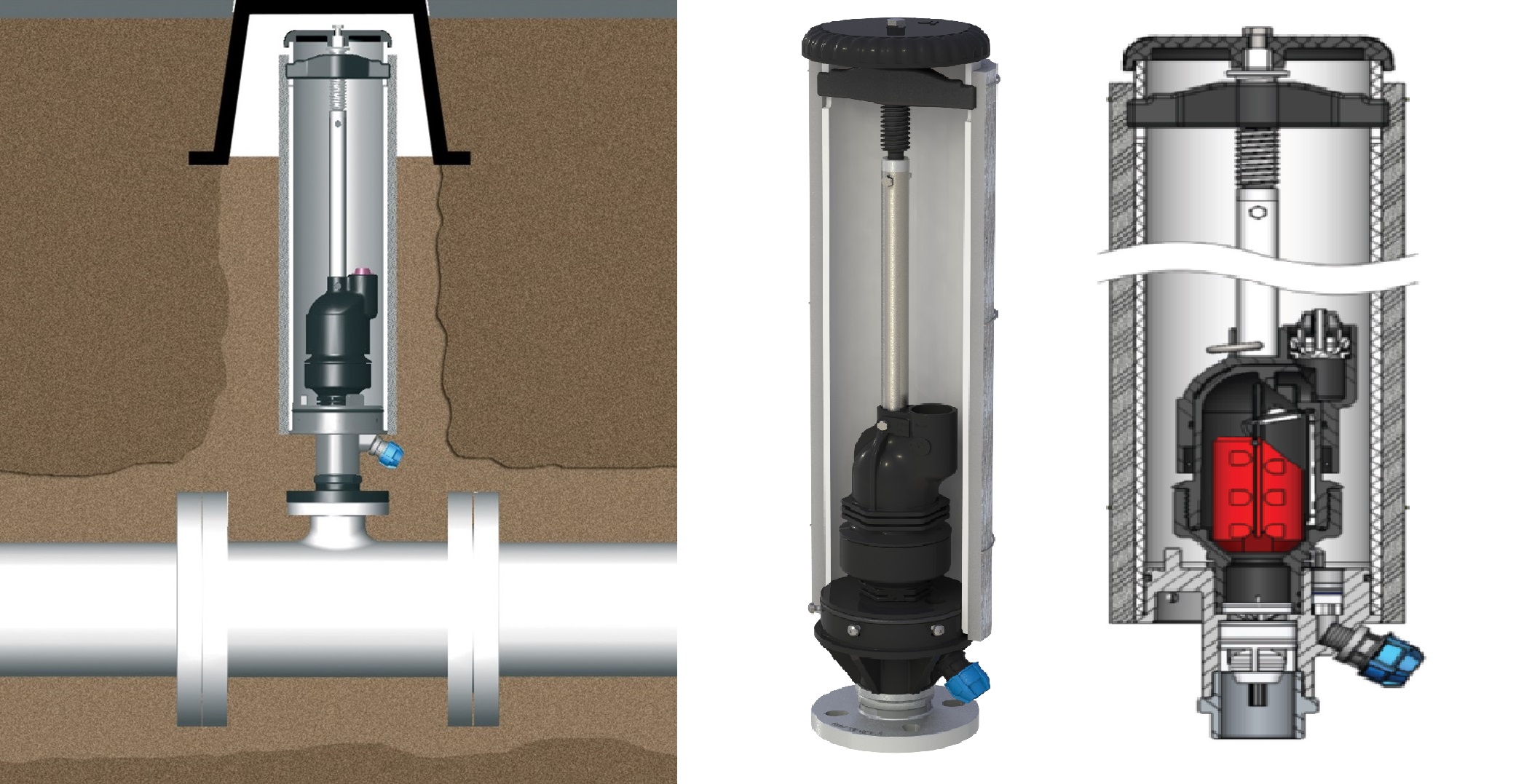

Sistem podzemnega zračnega ventila D-090-P

Princip delovanja

Komponenta za zrak in vakuum z veliko odprtino izpušča zrak pri visokih pretokih med polnjenjem sistema in spušča zrak v sistem pri visokih pretokih med praznjenjem in ob izlivu vode. Zrak z visoko hitrostjo ne bo odpihnil plovca. Voda bo dvignila plovec, ki zatesni ventil. Če kadarkoli med delovanjem sistema notranji tlak pade pod atmosferski tlak, bo v sistem vstopil zrak. Nemoten izpust zraka zmanjšuje tlačne sunke in druge uničujoče pojave. Vnos zraka kot odziv na negativni tlak ščiti sistem pred uničujočimi vakuumskimi razmerami in preprečuje poškodbe, ki jih povzroči zaradi ločevanja vodnega stolpca. Vnos zraka je bistvenega pomena za učinkovito praznjenje sistema. Komponenta za izpust zraka sprošča ujeti zrak v sistemih pod tlakom.

Brez zračnikov lahko žepi nakopičenega zraka povzročijo naslednje hidravlične motnje:

  • omejitev učinkovitega pretoka zaradi zmanjšanja pretočnega območja; v skrajnih primerih lahko pride do popolne zaustavitve pretoka
  • oviranje učinkovitega hidravličnega prenosa zaradi pretoka motenj zraka
  • pospeševanje kavitacijskih poškodb
  • povečanje prehodnih pojavov in skokov tlaka
  • notranja korozija cevi, fitingov in dodatkov
  • nevarni visokoenergijski izbruhi stisnjenega zraka
  • netočnosti pri merjenju pretoka

Glavne značilnosti

  • priključki: navojni 2", prirobnični 2", 3", 4" za izpolnjevanje vseh zahtevanih standardov
  • osem različnih vgradnih dolžin: 500 mm, 755 mm, 1055 mm, 1305 mm, 1555 mm, 1830 mm, 2135 mm, 2440 mm
  • delovni tlak: D-090-P z DG-10 0,1–10 bar; D-090-P z D-040: 0,2–16 bar
  • najvišja delovna temperatura: 60 °C
  • najvišja temp. s prekinitvami: 90 °C
  • materiali: zračnik je izdelan iz materialov, odpornih proti koroziji
  • vgrajen nepovratni ventil: samodejno se zapre, ko se zračnik odstrani zaradi vzdrževanja
  • sistem za odvodnjavanje: poseben »one-way« izhod odvaja vodo iz škatle ventila in preprečuje vdor vode
  • dinamična zasnova omogoča izpust zraka z veliko hitrostjo, preprečuje prezgodnje zapiranje
  • edinstven mehanizem »rolling« tesnila: mehanizem omogoča bistveno manjše zamašitve z nečistočami, avtomatska funkcija pa omogoča odvajanje visoke stopnje pretoka zraka do 160 m3/h
  • samočistilni mehanizem
  • nizki stroški vzdrževanja
  • ohišje zračnika je iz PVC-ja – v skladu z visokokakovostnim standardom
  • lahek in kompakten dizajn
  • enostavno vzdrževanje
