Večfunkcijski merilni rele Dold UG 9400

Večfunkcijski merilni rele Dold UG 9400

20. 01. 2021

Enostavna parametrizacija, spremljanje in diagnostika

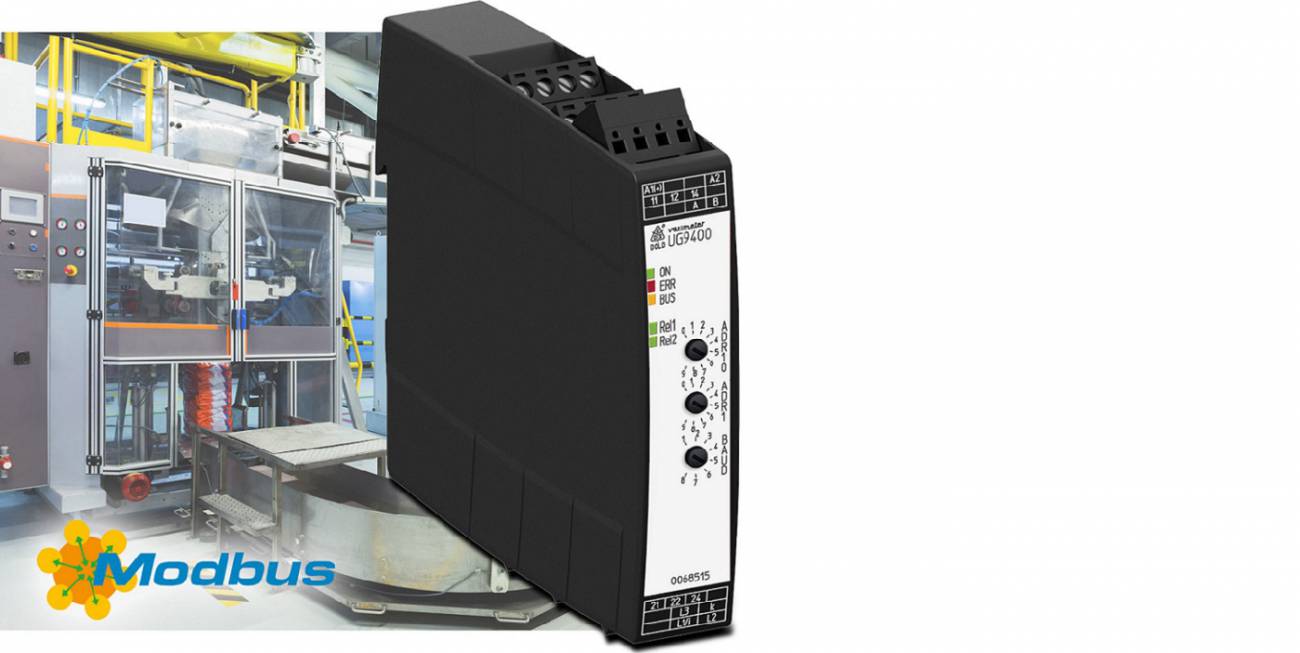

Večfunkcijski merilni rele Dold UG 9400

V kompleksnejših avtomatiziranih sistemih kot je npr. proizvodnja električne energije se zahteva visoka obratovalna varnost. Potrebno je hkratno spremljanje izmerjenih veličin, parametrov in diagnostike. V ta namen lahko uporabimo enostaven večfunkcijski merilni rele proizvajalca Dold, UG 9400, z vmesnikom Modbus RTU.

Glede na zahteve trifaznega sistema lahko UG 9400 istočasno nadzira napetost, tok, fazno zaporedje, fazno asimetrijo, frekvenco, kosinus fi, delovno, jalovo in skupno moč.

Nadzorni rele UG 9400 se lahko uporablja tudi v enofaznem sistemu, je majhnih dimenzij (širina 22,5 mm) in ima dva neodvisna izhodna releja.

Glavne lastnosti

  • Skladnost z IEC EN 60255-1
  • Nadzor: napetost (3f in 1f), tok, frekvenca, kosinus fi, fazno zaporedje, fazna asimetrija, delovna, jalova in skupna moč
  • Nastavljiva histereza 0,2 do 50% odzivne vrednosti
  • Možne nastavitve zakasnitev
  • Pomnilnik napak
  • Dva neodvisna izhodna releja

Prednosti

  • Centralna nastavitev parametrov, nadzora in diagnostike s pomočjo vmesnika Modbus RTU
  • Prihranek prostora v krmilni omari zaradi majhne širine 22,5 mm
  • Široko merilno območje 3f AC 24-690 V
  • Galvansko ločen vmesnik Modbus RTU
  • 9 nadzornih funkcij v 1 napravi

Področja uporabe

  • Elektrarne
  • Črpališča
  • Pogoni ventilatorjev
  • Bioplinarne
